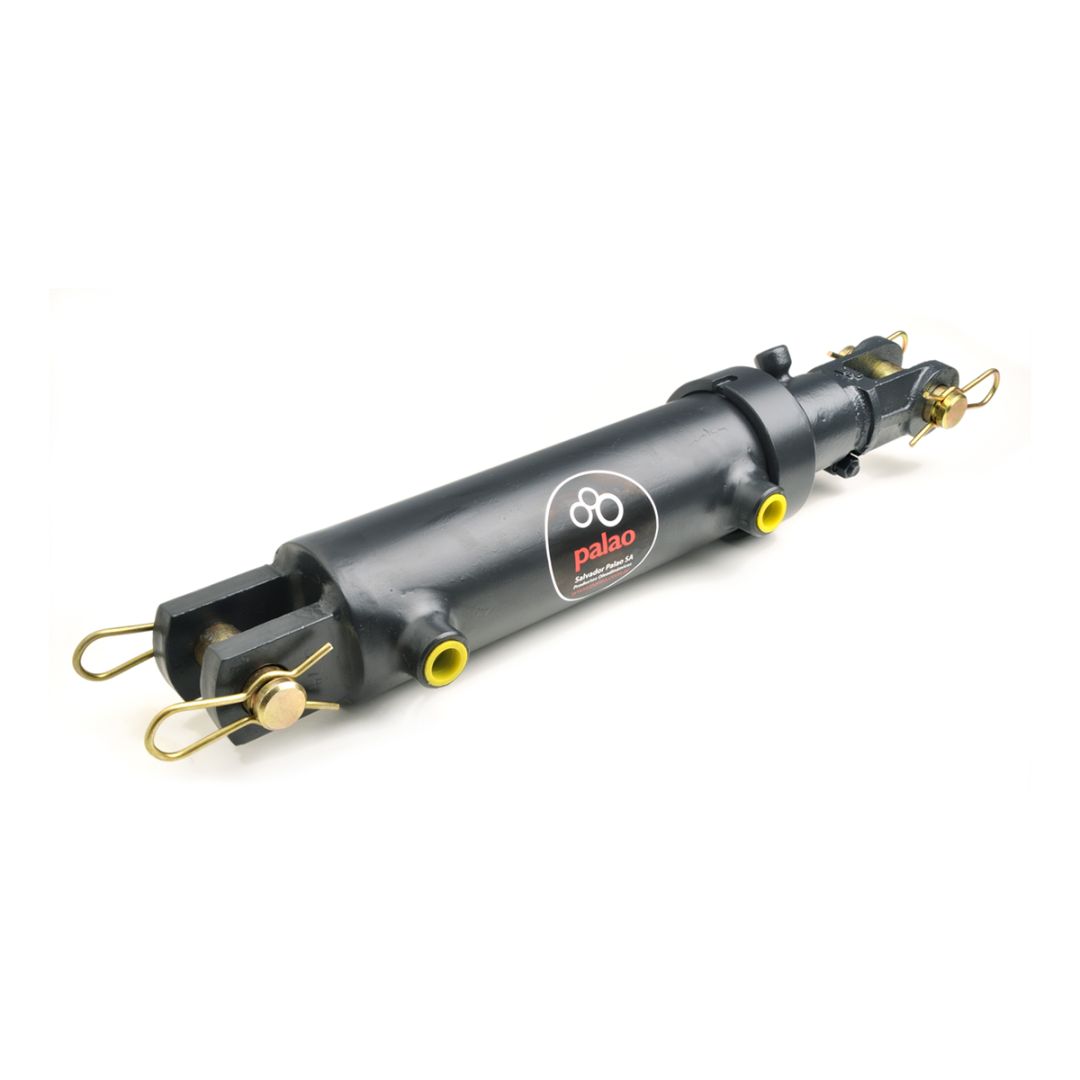

Compensado con regulación

Este diseño es de gran utilidad en maquinarias donde resulta necesario efectuar la apertura de los cilindros exactamente al mismo tiempo. Para ello debe prestarse especial atención a la conexión.

Los cilindros compensados trabajan conectados en paralelo formando grupos de dos o más, siempre
de distinto tamaño y en forma correlativa.

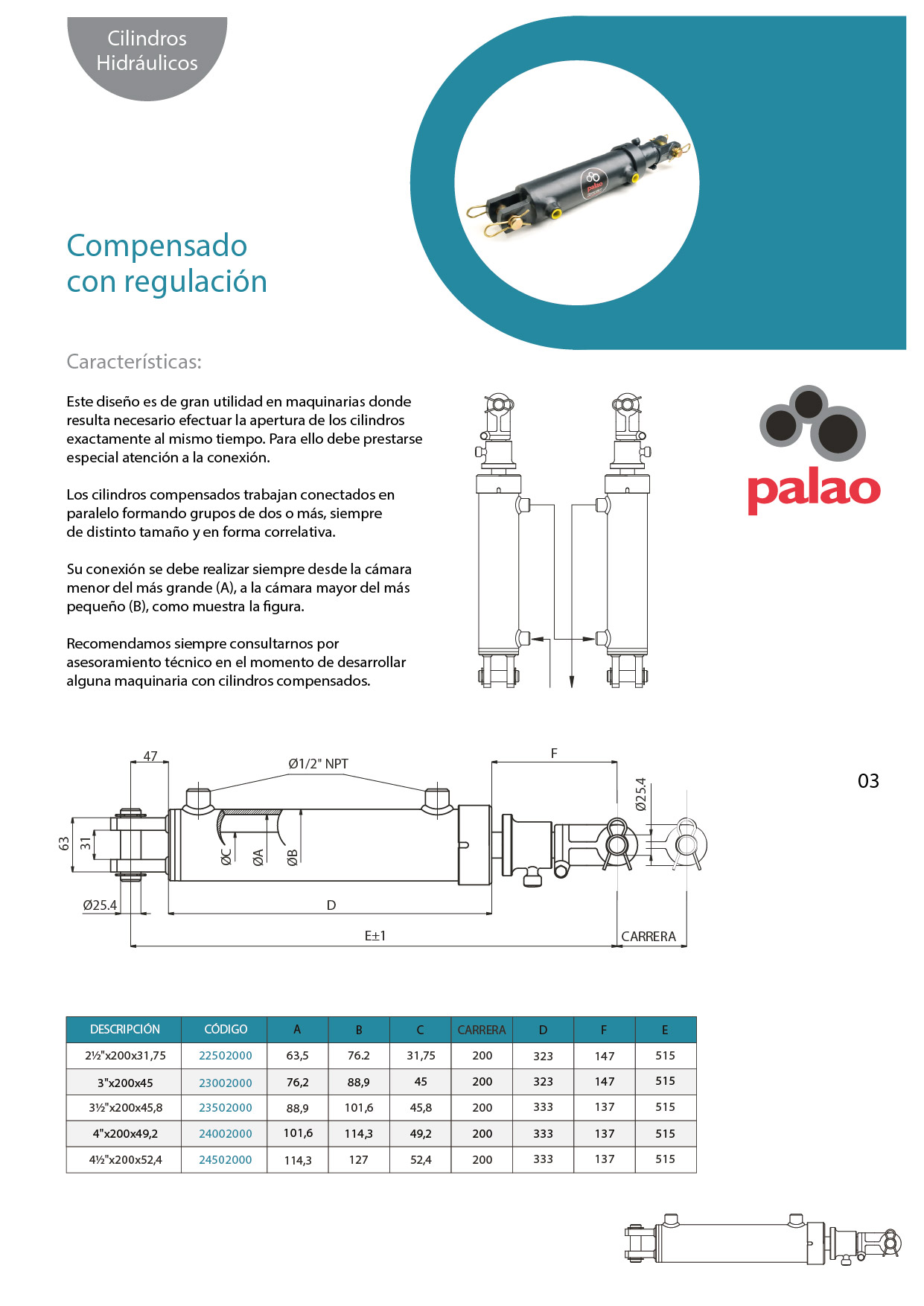

Su conexión se debe realizar siempre desde la cámara menor del más grande (A), a la cámara mayor del más pequeño (B), como muestra la figura.

Recomendamos siempre consultarnos por asesoramiento técnico en el momento de desarrollar alguna maquinaria con cilindros compensados.
